? ? ? ?近期，北京三力新能科技有限公司自主研發成功一種1MW直驅式風電機型。
? ? ? ?根據風電行業的市場需求，在分散式風電項目開發中，1MW及以下容量級別的風電機型受到越來越多的關注和青睞。近一年多，公司接觸到了大量咨詢10kW到1000kW中小型風電機組技術的客戶，應用場景非常集中——分散式風電。在經歷了充分的市場分析和調研后，公司確定了1MW及以下容量的大中型風電機組的研發任務，經過近一年的努力，開發出可適用于10kW到1000kW（統稱為1MW-）的TP型直驅式風電機組技術平臺。
? ? ? ?眾所周知，國內各種大型風電機組幾乎是從1.5MW/2.0MW單機容量起步的（個別失速型機型除外），其技術均源自國外。之后便一路大型化開發，從兆瓦級到十?dāng)?shù)兆瓦，從陸地到海上，幾乎沒有做過小型化開發。而國內有不少擅長離網型中小型風電機組開發廠家，由于難以進入規?；虡I(yè)化應用的狀態，與大型機組相比，技術進步和產品品質有限，其容量范圍多集中在100kW以下。因此在100~1000kW，尤其是500~1000kW之間的容量級別，幾乎沒有可供選擇的機型，而目前國內興起的分散式風電開發，需求的一類機組是大型機組的品質+中小型機組的容量。本機型平臺正是在這樣的背景下研發的。
? ? ? ?三力新能有著多年開發多兆瓦風電機組的經驗，和其他公司不同的是，三力新能所開發的任何機型多是從基本原理出發的，因此掌握了從微型、小型到中型，從大型到超大型發電機組開發的核心技術，擁有多項發電機組及其零部件技術的專利。公司目前所積累的技術可以輕易開發出任何一款市場需求的機型，包括水平軸和垂直軸。
? ? ? ?選擇直驅式機型，是由于直驅技術用于中小型機組還是更具性價比的，盡管開發大型機組性價比有限。需要進一步說明的是，TP型直驅機組在很大程度上有著獨特的技術特征，正如其他TP系列的多兆瓦風電機組有別于同容量機組一樣。由于是與常規的大型化反其道而行之的小型化，TP系列中小型直驅式機組在葉輪系統、軸系結構、發電機結構、冷卻系統、底座和塔架系統等子系統進行了多個技術創新或采用公司的專利技術，并進行多項免維護少維護設計，實現了可靠性、發電量和成本的優化，機組的性價比極高。
? ? ? ?目前，該1MW風電機組已獲取一批市場訂單，今年內將批量推向市場。
? ? ? ? 近期，一種中小型直驅式水平軸風電機組由北京三力新能科技有限公司自主研發成功。
? ? ? ? 在分散式風力發電的應用中，大型風電機組有很大的局限性，而適應性更強的中小型甚至微型風電機組卻愈來愈受到青睞。于是，一方面開發商在多方尋求高性價比的適用機型，另一方面，國內現有的中小型風電機組及生產廠商有了新的市場空間。
? ? ? ? 在上述背景下，三力新能經過充分的市場調研、客戶需求分析和現有機型的技術經濟分析后，基于已有的海上巨型風電機組技術、陸地大型風電機組技術和風電機組的基本原理，突破水平軸風電機組的葉輪系統和傳動鏈關鍵技術、創新垂直軸葉輪系統關鍵技術，成功研發出新型中小微型風電機組，并形成水平軸和垂直軸兩大類、從1MW到1kW的中型、小型和微型機組系列產品。
? ? ? ? 三力新能研發成功的上述機組保持了高可靠性、更高發電能力的技術優勢，同時比現有常規的同類機組降低成本20%~50%，大大提高了中小微型風電機組的性價比。所述風電機組可應用于工業園區、村莊、海島、基站、服務區、樓宇、家庭等各種分散式場景，根據客戶的需求實行最佳匹配。
? ? ? ? 三力新能愿以創新的技術和共贏的意愿與國內同行開展廣泛的業務合作。
文/崔新維（北京三力新能科技有限公司）
1．引言

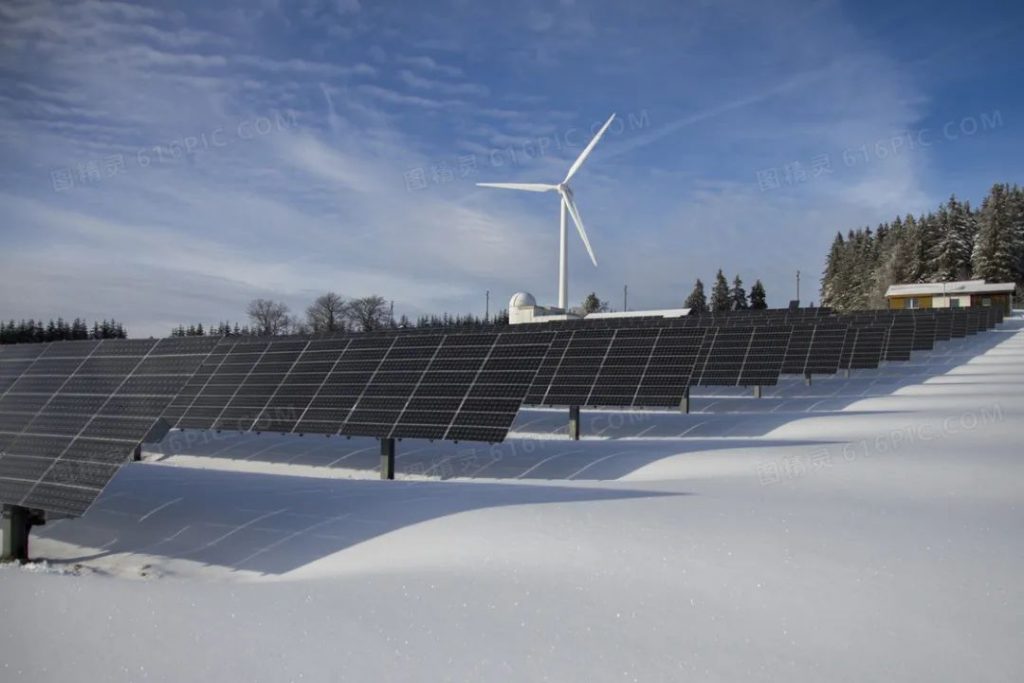

? ? ? ? 2022年，光伏的年裝機量達到了風電的兩倍多，累計總裝機量也超過風電，盡管含有光伏搶裝的原因，但也是令人詫異的。退回到2010年，光伏的年裝機量還只是風電的零頭（不足200萬和近1300萬），2016年，光伏的年裝機量首次超過風電。兩個六年，從零頭到旗鼓相當，再到兩倍年增量。短短十二年，就使同為新能源，曾經的難兄難弟，成為強勁的競爭對手，不能不令風電人深思。
2．風電與光伏的競爭格局
? ? ? ? 先來看一個統計圖表，這是一幅從2010年到2022年的光伏和風電新增年裝機量統計圖。
? ? ? ? 從統計數據可以得知：
1）?光伏的發展勢頭要好于風電，尤其是最近六年。這種趨勢對風電來說是一個新的? ? ? ? ?挑戰。從趨勢線可以看到，盡管風電的年新增裝機量在不斷增長，但是光伏卻是? ? ? ? ?更高階的增長。長此以往，光伏的年新增裝機量和風電保持怎樣的關系？
2）?曲線中的峰值表明當年出現了搶裝，其中風電在2015年和2020年、光伏在2017? ? ? ? ? 年和2022年均出現兩次搶裝。不難看出，每次搶裝之后都會出現一兩年的裝機量? ? ? ? ? 跌落。按照之前的規律，2020年風電搶裝之后，2022年應該落到谷底，今年該反? ? ? ? 彈了；而光伏是不是開始跌落？拭目以待。
3）?國家能源局發布的數據表明，光伏的累計裝機量在2022年也超過了風電，已代替? ? ? ? ?風電，成為裝機量位居火電和水電之后的第三大裝機能源。而這個位置多年來都? ? ? ? ?是風電的，不能不說，光伏已成為風電的競爭對手，而且風電已處于競爭劣勢。
? ? ? ? 面臨這樣的競爭格局，在向2030年的新能源裝機目標沖擊時，風電要想與光伏平分秋色，確實面臨極大的挑戰。
? ? ? ? 接下來的問題是，原本在新能源領域占據絕對優勢地位的風電，為什么在十年多的時間內變成了新能源的老二，屈居原來的小老弟之下？
3．風電需要迎接光伏的挑戰
? ? ? ? 要回答上述問題，需要在新能源最關鍵的因素——度電成本上尋求答案。
? ? ? ? 光伏的現狀一定是把度電成本做到了更令人滿意的程度。20多年前，光伏發電成本高達30元每度，主要是光伏電池的成本太高、效率太低。即便是高達1元多每度以上的上網電價，對于這樣的度電成本仍是杯水車薪。為了降低電池成本和提高電池效率，在經歷了晶硅、薄膜的路線探討和單晶對多晶的技術替代，硅料冷氫化、單晶切割技術顛覆后的技術進步后，現今的光伏不僅可以平價上網，而且還具有與風電競爭的優勢。
? ? ? ? 光伏和風電這類新能源和其他任何能源一樣，都需要通過相應的能源裝備，實現從初始能源到電力的轉換，而且所有的能源裝備都擁有自身的核心部件和技術。由于光伏在將太陽能變換為電能的過程中，僅靠太陽能電池一個部件，所以光伏裝備的核心部件無疑是太陽能電池。多年以來，光伏產業始終聚焦在光伏電池這項核心部件的技術進步上，在不斷技術創新和自我否定的艱難過程中，達到了今天的狀態。尤其難得的是，在光伏電池技術的突飛猛進和市場化探索中，由于把握技術路線的局限性，不少企業在幾年時間里就經歷從成長到出局，企業的起伏卻促成了光伏產業的蓬勃發展?？梢姡劢购诵募夹g(shù)和不斷否定自我成就了今天的光伏。
? ? ? ? 和光伏對比，在不斷大型化的風電裝備中，風電行業針對風電葉片這個核心部件，是不是做的足夠多和足夠好？有效保證風電裝備的技術進步，支撐風電產業的穩步發展？目前的狀況似乎不太樂觀，在一波接一波的價格戰中，首當其沖的往往是成本占比最高的葉片。順著上游到下游去看風電全產業鏈，從機組開發、生產制造到施工建設和運行維護，一路下來哪個環節在價格戰中獲益了？風電產業中缺乏了葉片的技術進步和質量保證，風電機組的大型化、海上風電和風電產業會有什么樣的前景？
? ? ? ? 自我否定的必要前提是技術創新，尤其是顛覆性的技術創新。不可否認，多年以來，在風電機組大型化的進程中，國內風電人也在不斷嘗試，諸如柔性化葉片、高柔塔架、緊湊型傳動系、新型發電機、浮動基礎等創新技術，但似乎都不盡如人意。反而是沿用早期技術做簡單放大的大型化更加得心應手。為什么會是這樣？可以從這樣的兩種現象中找找答案，一是這些年被老外忽悠著嘗試了多少新技術？二是采用的多少新技術是從眾來的？歸結到一點就是，真正自主研發的關鍵與核心技術有多少？沒有足夠的關鍵與核心技術，沒有不斷的技術進步和創新，已成氣候的風電產業如何持續發展下去，如何建立對光伏產業的競爭優勢？
4．風電相對光伏的競爭優勢
? ? ? ? 實際上，風電相對光伏還是有其獨特的優勢，完全可以建立相應的競爭優勢。如果將其充分發揮出來，與光伏平分秋色并不困難。
1）?占地面積小——由于能量密度、轉換效率和能量來向的區別，光伏需要占據較大? ? ? ? ?的地表面積，而風能只需在垂直于地面的高度上設置足夠大足夠高的迎風面積，? ? ? ? ?占用的地表面積很少。只要在高度方向做足文章，風電的占地優勢還會更大。
2）?天氣影響小——遇到陰天、雨雪天和夜晚時間，光伏幾乎不能工作，甚至早晚時? ? ? ? ?間，對光伏也有影響；對風電來說，只要最大限度捕捉大自然中的風資源并高效? ? ? ? ?轉換成電力便可。但問題是如何做到？捕風能力不足、傳動效率不高、關鍵部件? ? ? ? ?頻繁失效的機組肯定做不到最大限度。
3）?沙塵影響小——由于電池板近似水平布置，沙塵易覆蓋受光面。如不及時清除，? ? ? ? ?影響受光，清除還需要水源。風電裝備受沙塵影響的短期效果不明顯，關鍵是做? ? ? ? ?好葉片的防護和機組的密封。
4）?適于海上風電——就技術現狀而言，雖然海上光伏也是可行的，但無論是支撐結? ? ? ? ?構、輸送電纜、施工難度及航運影響等方面都有明顯的劣勢，而海上風電相對成? ? ? ? ?熟，已成規模，需要保持已有的優勢。
5．結束語
? ? ? ? 作為資深的風電從業者，除了致力于風電本身外，偶然也左顧右盼一番，就像長跑中回頭看看追趕者和抬頭看看超過者一樣。光伏正在超越風電，已成為風電在能源領域和新能源行業的競爭對手，風電人該做些什么？已經做了什么？
? ? ? ? 目前可以做到的是，思考與分析面臨的競爭局面，通過技術創新而不指望別的什么建立競爭優勢，爭取與光伏平分秋色。反超嘛，想想也可以。
注：圖片源于網絡，如有侵權請聯系刪除。?
文/崔新維（北京三力新能科技有限公司）
1.?? 引語

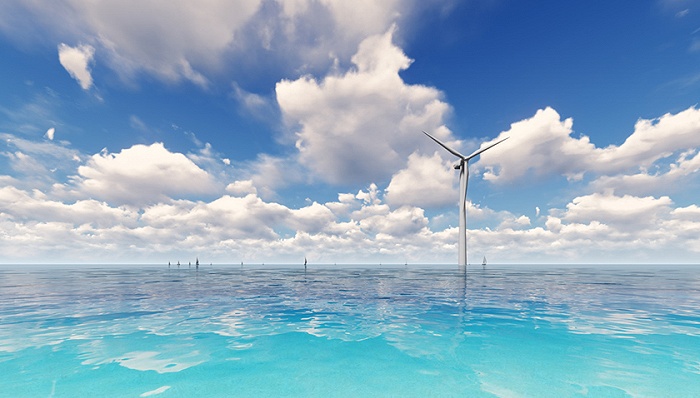

? ? ? ? 之前曾經漫談過海上風電機組的大型化，闡述過四種大型化的模式。原本以為，只有海上風電機組的大型化才可能會面臨許多難題，殊不知在陸地機組大型化中也頻繁出現意外狀況。而且還有一個共同的特點，就是運行時間都不長，甚至不足所承諾設計壽命的十分之一。這意味著，在風電機組大型化的過程中，面臨的難題是前所未有的。追溯一下國外整機商的路程，看能不能有所啟發。
2.?? 風電機組大型化中的知難而退
? ? ? ? 實際上，風電機組大型化的難題始終都存在，而且不同廠商面臨的難題也不盡相同。尤其在過去的十多年中，在面對日漸興起的海上風電，我們更多看到的是沖在前頭的三巨頭，但是卻很少關注其它整機商的選擇。
1）先進后退的Enercon
? ? ? ? Enercon算得上世界風電領域的一個先驅者，它是以其鵝蛋形機艙的直驅型機組而著稱的。2007年最先將機組容量升到前所未有的7.5MW，并開始試運行多臺樣機，準備進軍海上風電，而同期最大海上機組也才5MW。但遺憾的是，在機組容量超過兆瓦并大型化到多兆瓦時，過重的機頭成為最大的劣勢——不僅陡然增加了機組的成本，還劣化了整機動力系統的固有特性。在減重的努力無果后，最終放棄海上機組而專做陸地機組，機組容量也再沒有超過7.5MW。
2）望而卻步的Nordex
? ? ? ? 20多年前，Nordex就以高速雙饋型陸地機組，連續多年保持全球裝機前十的位置。在2000年代后期，當人們公認海上風電機組的入門容量為5MW且高速雙饋技術不適合海上風電時，Nordex計劃開發海上6MW直驅永磁機型。但是要從其擅長的雙饋技術轉到并不擅長的直驅技術，尤其是永磁發電機技術，Nordex需要機組容量、技術路線和應用場景的三重技術進步。這對于相對謹慎的德國制造商是來說，是很難抉擇的，經過一段時間的觀望與猶豫，最終放棄海上風電市場，也專注于高速雙饋型陸地多兆瓦機組。
3）后勁不足的Senvion
? ? ? ? Senvion的前身為RePower。RePower不僅在2003年就已經最早開發出5MW雙饋型海上機組，隨后升級到6MW，而且還是我國750kW失速型機組和1.5MW雙饋型機組的技術輸出方。RePower一直高舉著高速雙饋技術的大旗，并且在歐洲多年保持海上裝機份額。但最終為這份“任性”付出了代價，在沖擊10MW這個級別時，先敗下陣來，隨后申請企業破產。
3.? ?迎難而上的SG、Vestas和GE
? ? ? ? 目前國外僅存的海上風電裝備整機商只有SG、Vestas和GE三家，無論是機組的單機容量還是選用的技術路線，都引領著全球風電行業。而且，目前都做到了15MW的單機容量，葉輪直徑都超過230米。但是，在海上風電機組的大型化過程中，家家都有一本難念的經。
1）使出看家本領的Siemens
? ? ? ?Siemens風電是SG的前身，它的海上風電經歷可以追溯到其前身Bonus。早在1990年代，Bonus就已經開始了海上風電業務，裝機臺數較多的是2.3MW與3.6MW高速同步機型。2004年Siemens收購Bonus的意圖很明確，進軍海上風電，一需要新機型，Siemens是發電機的發明者，自然選擇直驅型技術；二需要海上風電的經驗， Bonus已有的積累足夠。在做出直驅型3MW的樣機后，隨即推出直驅型6MW機組。這一階段，Vestas因3.0機組出現重大狀況挫折，其他整機商的海上機組尚未批量推出，異軍突起的Siemens憑借這款機型及隨后的升級機型，在海上風電市場風光多年。但是，在大型化中的直驅技術面臨著更高階的效率下降、重量增加難題。前者是發電裝備的大忌，后者恐將步Enercon的后塵。越是大型直驅機組，越是難解這兩道難題。
2）起大早趕晚集的GE
? ? ? ? 2000年代中期，GE在其陸地1.5MW高速雙饋機組大獲成功后，就已經開始布局海上風電，但卻走了一段彎路。首先GE沿用1.5MW的技術路線開發了3.6MW機組并在荷蘭ECN測試了樣機。也許是意識到高速雙饋技術在海上風電中的局限性，轉向了直驅永磁技術路線，收購了芬蘭Scanwind，其3.4MW機組的直驅式永磁發電機是后置的。隨后又購買了法國Alstom的6MW直驅永磁技術，構成了現在的GE海上風電機組平臺。意外的是，安裝在福建興化灣首臺6MW樣機，其表現并不如人意。隨后繼續研發12MW+直驅機組，在與SG的專利官司敗訴后，又修改設計規避專利。這談何容易，所以直到現在，還沒有批量的海上機組投運。
3）陸地海上并舉的Vestas
? ? ? ? Vestas連續多年位居全球TOP十之首，其中陸地機組穩居全球第一、海上機組位于第二。值得玩味的是，在大型化中放棄了最擅長的雙饋技術，但不像SG和GE那樣走直驅技術路線，而是選擇并不占主流的中速傳動技術進軍海上。十年下來，從初始的7MW，到8MW、9.5MW，10MW一直到了最新的15MW，升級到20MW也是指日可待的。但是回顧Vestas的大型化之路，是有許多啟發意義的。
? ? ? ? 首先，可以公認的是，Vestas在其近50年的發展歷程中，始終走在機組大型化和技術進步的前列。變速變槳、高速雙饋、中速傳動等技術都是伴隨著機組大型化的先進技術。
? ? ? ? 其次，進入海上風電后的大型化過程中， Vestas由于當年的3MW事件不得不一分為二成陸地的Vestas和海上MHI_Vestas；海上風電業績蒸蒸日上后，又變回了Vestas，并形成了日臻成熟的EnVentus技術平臺。再者，機組大型化的目標是海上，海上機組需要海上的支撐基礎。Vestas在機組大型化的過程中，率先與浮動基礎匹配，成為全球首個批量支撐在浮動基礎上機組的供應商，而且支撐在浮動基礎上的機組容量也是最大的。
4.? 國外整機商的啟示
1）技術路線的取舍
- 放棄該放棄的技術路線。如十多年前已被證明是不適合海上風電的高速雙饋機型，被擅長此技術的Vestas、GE、Nordex等廠商在研發海上機組時首先棄用。而一意孤行的Senvion也止步于10MW，證明確實不行。
- 選擇更擅長的可選技術。如西門子和GE的海上機組均選用直驅技術，而Vestas選擇中速技術都有著因為擅長的因素。
- 先進的技術路線只是大型化的必要前提，但還需要具備大量的充分條件才能成事。大部件需要慎重，眾多（往往容易被忽視）的中小部件更應謹慎。許多重大的事故就是源自一顆螺絲釘。
2）直面海上風電的風險
- 海上風電的風險包括技術和經濟兩類。陸地風電機組的技術風險主要體現在機組上，而海上風電技術風險不僅來自風電機組，還有支撐結構（主要為基礎）和輸變電系統。
- 機組大型化對可靠性要求越來越高，海上風電更是將可靠性擺到了第一的位置，因為一旦失效，其代價是陸地機組的數倍甚至數十倍才能修復。
- 那些對陸地風電已是輕車熟路的廠商，在面對海上風電時都謹慎有余、望而卻步，甚至望洋興嘆。而眾多連陸地風電還沒有完全搞明白的廠商，就斗膽“下海”，結果可想而知。這時，應該是有知有畏。
3）有所為有所不為
- 早些年間，歐洲的整機商在全球TOP十中占據絕對優勢地位，而今還在榜中的所剩無幾，2021年度在榜的四家國外廠商有三家提供陸地和海上風電機組，而Nordex和曾經的無冕之王Enercon都只供貨陸地風電機組。
- 近幾年，全球TOP十大部分為中國廠商，2021年度有六家國內廠商在榜，還都是陸地和海上風電機組的供貨商；沒有在榜的至少還有四家也是如此。
- 中國真的需要這么多的海上風電整機供應商嗎？Vestas是陸地海上均強；SG是海上強大，陸地偏弱；GE是陸地較強，海上偏弱。國內廠商現在的格局合理嗎？
4）不可或缺的樣機
- 樣機在包括風電機組在內的所有機電產品和裝置中，都絕對是避不開的。新開發的機組要經過多年多輪的樣機測試，才敢小批量供貨，逐步定型后大批量上市，海上風電機組更應如此。
- 國外三巨頭最新的SG15MW、Vestas15MW和GE14MW機組都接受了訂貨，但目前都在進行著樣機測試，而且都是由非盈利的第三方進行測試運行。如果把這樣的關鍵環節視為彎道而繞過去，結果只能是把本該在這個階段花費的最小代價，放大成批量失效后巨大的成本代價與企業命運代價。
- 面對已出現或?qū)⒁霈F(xiàn)的各種狀況，既需要樣機測試，更需要國家級的測試機構，并且制訂嚴格的下海認證規則，確保海上風電的健康發展。
5.? 結束語
? ? ? ? 走向海洋不僅僅是200年前歐洲崛起的途徑，也應該成為國內風電走向強盛的天機，但目前更需要的是：
1）“馬兒你慢些走”
? ? ? ? 開發商們需要放緩一下開發風電項目的節奏，給整機商多一些熟化機組產品的時間，否則必將是欲速則不達。
2）“海燕呀，你長點心吧”
? ? ? ? 整機商們更需要反思一下出現狀況的根源在哪里？新機型經過足夠的樣機驗證了沒有？“最大”“最長”是不是技術進步的標志？
3）“這個可以有”
? ? ? ? 風電全行業需要給已經處于躍進狀態機組大型化提供更優的底層支撐，放棄彎道超車的幻想，扎扎實實地跟蹤（不是抄襲）機組大型化的關鍵技術，切實推動行業的技術進步，以有效實現機組的大型化。
注：圖片源于網絡，如有侵權請聯系刪除。??
? ? ? ? 為了補強在運風電機組承受主軸推力載荷的能力，三力新能自主研發的TPC滑動式推力主軸承，日前已順利完成產品開發和試運行，進入批量生產供貨階段。
? ? ? ? 在現有的高速雙饋式風電機組中，主軸承大量采用單個（或兩個）雙列調心滾子軸承。由于這種主軸承的軸向承載能力有限，在投運一段時間后，會出現過度磨損導致主軸后竄的現象。此時，原配的主軸承已部分失效，并已危及齒輪箱的低速級。任其發展下去，主軸承將完全失效，齒輪箱低速級也在劫難逃，修復將會產生百萬級的維修費用。
? ? ? ? 目前所采用的處置措施不僅于事無補，還會進一步損傷齒輪箱；已有的推力軸承方式也沒有從風電機組的角度系統考慮，屬于頭痛醫頭的簡單方式，并不能有效補救已經部分失效的主軸承。與之相比，TPC滑動式推力主軸承具有以下明顯優勢。
- 功能確切 ?
- TPC推力軸承可以將原來由調心滾子軸承承受的軸向載荷承接過來，確保已經部分失效的原始主軸承僅承受徑向載荷，不會繼續惡化，進而繼續保證主軸系正常運行到壽命終期；
- TPC推力軸承保持原始主軸承的調心功能，具有與主軸承相當?shù)恼{(diào)心能力；
- TPC推力軸承采用剖分式滑動軸承的總體結構，完全可以在機艙中實現技述改造；
- TPC推力軸承有效利用主軸系的結構要素，實現推力軸承與原始軸承的載荷分流、結構集成。
- 結構簡單
- TPC推力軸承主要由滑動推力環板、滑動推力單元、剖分式支座和密封件等零部件構成,其中推力單元為可調心結構，以便與調心主軸承同步調心；
- TPC推力軸承為剖分式支座結構，便于在機艙中安裝與拆卸，操作簡單，便于施工；
- TPC推力軸承可方便聯接到單（雙）主軸承的軸承座，最大限度減少施工周期，降低技改費用。
- 運行可靠
- TPC推力軸承采用特殊的結構設計，保證剖分部位的順暢滑動；
- TPC推力軸承自身構成一個完整的密封腔，在初始充分潤滑的前提 下，保證軸承工作時的良好潤滑狀態
- TPC推力軸承無需任何控制系統介入，完全依靠機械零部件和結構來實現軸承的承載、調心、潤滑等功能，并保證軸承運行的可靠性。
- 性價比高
? ? ? ? 由于總體結構簡單、工作可靠、成本較低，TPC推力軸承在現場技術改造中有著很高的性價比和不可替代的應用價值。
? ? ? ? TPC推力軸承可用于任何三點（或四點）式風電機組的主軸系主軸后竄時的現場技術改造，在不更換任何大部件的前提下，有效承接現有調心主軸承所承受的軸向載荷，延長其壽命，以最小的代價換取整個壽命周期內主軸系的正常運行。目前該推力軸承已進入應用推廣階段，面向國內外市場營銷。
? ? ? ? 對筆者來說，中速傳動是一個再熟悉不過的概念。十多年前，當高速雙饋技術盛行、直驅大旗被高舉、并各執一詞時，以不算深厚的認知覺得，一種折中的方案應該可以兼得技術性和經濟性的綜合優勢。于是乎，便一直致力于這種當時被稱之為混合傳動（也有稱之為“半直驅”）后來統稱為中速傳動技術的研發和產品開發。除了熟悉，也算是有些體會，可以漫談一番。
1.中速傳動技術溯源
? ? 談到中速傳動技術，有四個標志性的事件需要提及。
1） 1990年代末期，基于當時高速雙饋技術在可靠性上的劣勢、勵磁直驅技術在經濟性上的劣勢、尚未成氣候的永磁直驅技術以及海上風電的需求，德國的Aerodyn公司首次提出了中速傳動的概念。隨后誕生了第一代中速傳動風電機組Winwind-1MW和Multibrid-5MW。
2） 2000年代初期，美國的NREL委托兩家咨詢公司先后對比研究了高速雙饋、永磁直驅和中速傳動三種技術的經濟性，得出了中速傳動技術最佳的結論。
3） 2000年代后期，中國和西班牙的兩家整機企業同時研發多兆瓦中速傳動樣機，均獲成功。西班牙的這家公司幾經輾轉，最后并入現在的Siemens能源；在中國則派生出了專注于中速傳動技術的三力新能。
4） 2010年代初期，在經歷了幾番探索后，丹麥的Vestas將中速傳動技術用于海上7MW機組。隨后在2010年代末期推出EnVentus中速傳動技術平臺，將其全系列（包括陸地和海上）機型置于該平臺。
? ? ? ? 上述四個事件跨越了20多年，起始時間恰巧是國內大型風電機組產業化的起點時間。即，當國內的風電產業剛剛起步，還在購買國外將要淘汰的機組生產技術時，國外已經在開始謀劃今天成為主流的機組技術。這正是當時國內風電技術和產業的基本狀況，還不太有技術路線的概念，只曉得生產許可。好在經過國內同行20多年的不懈努力，風電行業飛速發展，令世界矚目。
? ? ? ? 目前，中速傳動技術已被國內眾多同行認可、選擇和應用。無論是大張旗鼓的改旗易幟，還是不動聲色的改弦易轍，亦或是含糊其辭的多路并行，都呈現出中速傳動之路上的同行者越來越多，已經從中速傳動的春天到了火熱的夏天，以至于海上風電機組的大型化似乎變成了機組的中速傳動化。
? ? ? ? 如果放在幾年前，這是令人欣慰的，因為曾經認定中速傳動技術是國內海上風電機組唯一可行的技術路線。但是現在回首已經走過的路以及對行業的思考，面對言必稱中速傳動的現狀，不禁捫心自問：中速傳動技術真的那么神奇，能夠助力眾多整機企業實現機組大型化嗎？
2.? ?機組大型化與中速傳動技術
? ? ? 在除了葉輪之外的機艙拓?fù)浣Y(jié)構上，與傳統的高速雙饋機型和永磁直驅機型相比，由于存在齒輪箱，中速傳動機型的機械傳動部分是類雙饋的；由于采用永磁發電機和全功率變流器，中速機型的電氣傳動部分又是類直驅的。從這個意義上講，轉向中速傳動技術不外乎存在以下的策略：
- 從高速雙饋到中速傳動——將高速齒輪箱換成中速齒輪箱，將雙饋發電機換成中速永磁發電機，將半功率變流器換成全功率變流器。
- 從永磁直驅到中速傳動——將直驅型永磁發電機的主軸系和發電機在徑向的功能結構分布到軸向，再將低速發電機變換成中速發電單元（中速齒輪箱與中速永磁發電機集成體）。
? ? ? ? 實際上還有一種情況是，原來一直致力于中速傳動技術的，既不可能原地踏步，也不可能故步自封。因此在中速傳動技術領域，它應該總是領先的。
? ? ? ? 國內中速傳動技術的盛行，還有三個因素起到了推動的作用：
1） Vestas在2019年初發布了EnVentus平臺，將全系列產品歸于中速傳動技術平臺，并且發布了V236-15MW機型，獲得可觀的訂單，尤其是海上風電項目訂單。
2）? 有家國外的齒輪箱-發電機廠商推出了一類發電單元，其特征是三級行星傳動齒輪箱+后懸掛中高速永磁發電機（可以稱為“中高速發電單元”），令國內整機商趨之若鶩。
3）? 在10兆瓦以上級別的海上機組中，直接驅動技術似乎遇到了成本瓶頸，逐漸失去了原本的競爭優勢。要么放棄海上業務（如Enercon），要么調整變通。于是，行業里出現了各式各樣的中速傳動機型。
- 雙饋式中速機型——這是一種基于高速雙饋技術的中速傳動機型，用雙饋機組的船式底座，將雙饋機組的主軸系聯接到中高速發電單元；
- 早期式中速機型——這是一種基于早期中速傳動機組的機型，早期機組中的許多技術在大型化中已不適用，所以看起來略顯幼稚。
- V式中速機型——這是一種直接借用Vestas的EnVentus平臺技術的機型，從零部件、機組配置到機艙結構都似曾相識。
- 異類中速機型——這是一種基于前四代中速傳動技術的第五代中速傳動機型，無論在拓?fù)浣Y(jié)構還是大部件配置都有別于其他同類機組。
? ? ? ? 中速傳動技術盛行起來后，在機組開發中有種搶裝的邏輯。似乎誰先開發出來，誰開發的容量大，誰的競爭優勢就大似的。實際上，無論哪種中速傳動機型，只要能在現場穩定可靠運行，具有獨特的市場競爭能力，滿足開發商的需求，都是可行的。但是國內海上風電機組大型化所面臨的最大問題既不是技術路線的中速化，也不是機組容量不夠大，而是缺乏起支撐作用的關鍵技術。否則就會出現批量的機組失效和持續不斷的技術改造。
? ? ? ? 最后需要思考的是，中速傳動技術畢竟只是源自傳統的高速雙饋技術和永磁直驅技術，并無顛覆性創新?？赡茉谳^大的機組容量等級上有著一定的綜合優勢，但是不是能成為新一代的主流技術而完全代替?zhèn)鹘y(tǒng)的機型技術？如果不是，那么現在對中速傳動技術抱有多大的期望，未來就會有多大的失望。
3. 結束語
? ? ? ? 中速傳動技術是和高速雙饋技術與直接驅動技術同期的一類技術，在大型化機組中，它有著獨特的綜合優勢，但也僅僅是彌補型的折中技術，而不是替代技術。
? ? ? ? 現在國內盛行起中速傳動技術，但是在還沒有理解和認知該技術的前提下，就已經在10MW以上的海上風電機組開發中躍躍欲試，需要慎之又慎。
? ? ? ? 由于風電行業起步較晚，中國雖然是風電大國，但還不算是風電強國，還有許多不夠領先不夠先進的方面，還不是彎道超車的時候，更明智的是跟蹤學習。
? ? ? ? 大約在五六年前，曾經做過兩項有關中速傳動技術的預測，今天一喜一憂都應驗了。但愿本文提到的良好前景都一一實現，所做的風險分析都被規避掉。
? ? ? ? 在陸續推出機組、齒輪箱、葉片和主軸承漫談小文之后，受到同行的廣泛關注和鼓勵。已有計劃繼續推出若干漫談文字，涉及雙機頭機組、機組偏航、機組冷卻散熱、再談機組大型化、再談齒輪箱、再談主軸承等內容，與國內同行交流溝通，并希望引起共鳴和認同。
? ? ? ? 風電機組中的塔架是一個支撐部件，它本身并不直接參與機組的能量轉換，卻對能量轉換的程度有著直接的影響，其影響的大小取決于它的高度。一直以來，在人們的視野中，可見的是機組越來越大，塔架也越來越高；不可見的是，塔架在整個機組系統中的成本占比也越來越大，于是又可見越來越多樣化的塔架。
1.風電機組中的塔架
? ? ? ? 眾所周知，風功率正比于風速的三次方，也即風速是影響風功率的最主要因素。要想獲得最大化的風功率，通常有自然和人為兩種途徑。自然方式是選擇風資源豐富的區域，人為方式是提高機組的塔架高度（利用風剪切效應）。對于最常見的水平軸風電機組而言，從風力發電量的角度看，塔架的高度是越高越好。但是高塔架要受制于塔架本身成本和運輸?shù)跹b成本，因此人們總是在塔架高度和項目成本之間尋找某種平衡，試圖找到度電成本最低點。
? ? ? ? 今天談起塔架時，人們可能很自然地認為，塔架就是將風電機組機頭支撐到某一高度的圓筒形結構物。但細細想來，塔和架本是兩個不太相干的東西。塔是古時就有的宗教建筑，特征是高聳；架主要指支撐物，特征是通透。同時符合這兩個特征是格構塔，早期的風電機組選用格構塔也就很自然了。
? ? ? ? 隨著機組容量的加大，尤其是偏航的需要，格構塔各向不同性以及扭轉剛度不足的劣勢越發凸顯。而隨著鋼材的普及，加上從機頭到地面安全防護上的需求，塔身封閉似乎是更好一種選擇，參照同是早先采用的混凝土塔筒的結構樣式，風電塔架就從20年前分類時談到的格構式、混凝土式、圓管拉索式和鋼筒式逐步歸一成鋼筒塔架一種。風電機組進入兆瓦級以后，鋼筒塔在支撐高度、批量化生產效率和質量、現場安裝便利性、安全防護性能、抗彎能力、扭轉剛度、結構動力特性、可維護性、疲勞壽命等綜合性能都有優異的表現，因此逐漸成為風電機組的標配，也是人們默認的塔架。
? ? ? ? 在設計風電機組時，首先要做的一項工作是載荷計算。載荷計算的理論基礎是結構動力學，此時，將風電機組視為葉片-機艙-塔架結構動力系統，塔架被當作僅次于葉片的柔性體看待。在這個柔性體頂端支撐著越來越重的剛性體（機艙）后，塔架的結構動態特性備受關注，尤其是塔影效應。以至于按葉片掃過塔架的頻率，將塔架分為剛塔（Stiff Tower——固有頻率大于3P）、柔塔（Soft Tower——固有頻率介于1P和3P之間）和超柔塔（Soft-soft Tower——固有頻率小于1P）三類。從采用鋼塔筒以來，最常用的塔架屬于柔塔。需要特別說明的是，此“柔塔”非前幾年熱過一陣的彼“柔塔”。
? ? ? ? 但是，正如一切事務都有一個量變到質變的過程一樣，近年來風電塔架也面臨兩大挑戰，一是隨著風電機組容量的增大，塔架的高度越來越高，隨之的成本占比也越來越高；二是隨著大規模商業化開發風電項目，較低高度層的風資源越來越貧乏，也需要更高的塔架。于是塔架高度從先前的幾十米，到上百米，目前正逼近兩百米。于是，面臨越來越高的塔架，人們開展了各種各樣的探索。
2.不斷增高的風電塔架
? ? ? ? 在風電機組大型化中，有必要回顧一下兩個和塔架高度有關的現象。
? ? ? ? 現象1——塔架高度與葉輪直徑的尺度關系。從中小型機組、到百千瓦級機組和兆瓦級機組、再到多兆瓦級以上的機組，塔架高度也按照大于、約等于再到大于葉輪直徑的規律演變。
? ? ? ? 現象2——風電場塔架高度的配置。在同等容量陸地機組，國外整機商和開發商傾向于配置較高的塔架。
? ? ? ? 現象1說明，風電機組的需要避開地表的基本障礙物，塔架高度不能太低；機組大型化后葉輪直徑加大，簡單提升塔架高度經濟上不劃算。
? ? ? ? 現象2說明，為了獲得更多的風能，應使塔架更高，同時為了減小葉輪最高和最低位置的風速差，減緩葉輪的俯仰程度，進而減緩主軸系、偏航和塔架與基礎的彎曲疲勞，也應盡量提高塔架的高度。
? ? ? ? 從這兩種現象可以看出，當葉輪平面垂直迎風時，既要將葉輪置于一定的高度最大限度捕獲風能，又要將葉輪的上下風速差最小化，提高機組的疲勞強度，還要控制葉輪的高度使項目成本最低化。這是一項在風能捕獲及發電量、機組疲勞與安全、項目建設與運維成本等經濟性和技術性之間的權衡，絕不是單位千瓦售價最低、買機組送塔架這么簡單的邏輯。
? ? ? ? 由于開發商越來越注重風電項目的度電成本，因此風電機組必然會大型化，塔架的高度也不得不持續增高。為了解決高塔架對機組發電量的積極貢獻與自身成本消極影響之間的矛盾，一方面需要滿足對塔架不斷更新的基本要求，另一方面持續研發各類新型塔架技術。
? ? ? ? 眾所周知，大型化機組配高塔架，對塔架提出的挑戰是，機組大型化帶來了塔頂氣動推力和俯仰彎矩的增加，塔架增高導致了塔底力臂的增加。兩者疊加起來使塔底的彎矩載荷大幅度增加，這是機組大型化中塔架面臨的基本問題。為了維持塔底的抗彎能力，可行的辦法就是提高塔底截面的抗彎模量。材料力學告訴我們，提高抗彎模量最有效的辦法是將截面的材料盡可能地分布在遠離截面中心的位置上。基本的策略就是，對于周向材料連續的圓形，加大圓形的直徑；對于周向材料不連續的多邊形，擴大多邊形的邊長。具體的技術方案有：
? ? ? ? 1）全鋼材大直徑圓筒塔架
? ? ? ? 這種圓筒直徑已經超出了公路運輸?shù)南拗?，不能像常?guī)塔筒那樣工廠制作，長途運輸，現場吊裝，必須要縱向剖分。由于塔架高度本身需要橫向法蘭，瓦片拼裝又需要縱向法蘭，這就出現了超靜定結構的難題，大大增加了現場安裝的難度以及法蘭連接的風險。
? ? ? ? 2）鋼筒-混凝土混合塔架
? ? ? ? 這類技術十多年前發源于國外，目前已有規?；瘧?yīng)用。引入混凝土是為了代替鋼材降低塔架的成本，一般是將混凝土塔筒置于塔架下部，承受巨大的彎矩。但是混凝土本身的抗拉能力遠低于抗壓能力，需要增加拉索抗拉，如果加上混凝土筒節的預制，大大增加了現場施工的周期，降低塔架成本的效果也并不理想。
? ? ? ? 3）鋼筒-格構式組合塔架
? ? ? ? 這種技術是將原始的鋼筒塔和格構塔疊放組合起來使用，其中的鋼筒可作為機組的標配，格構塔根據場地定制。該方案中的鋼筒與格構塔架都不是新技術，但是兩者聯接的接頭是一個關鍵部件，除了有著復雜的受力狀況外，本身的制作和運輸也是難點。
? ? ? ? 上述塔架無論采用哪種技術，都還是局限在單根塔柱上。深究一下“塔”宗教建筑本源以及其他如電視塔、通訊塔、測風塔、煙囪等高聳結構物，它們的頂端既不安放一個巨大超重的質量體，也不會作用一個很大的橫向載荷，因此將風電塔架簡單看作高聳建筑物是遠不夠的。對于日益大型化的機組，可能需要基于風電機組的結構和承載特征上，重新思考一番，從塔架頂端的機組結構入手，研發新型的高塔架。
? ? ? ? 另外，海上風電的興起，催生了浮動基礎。海上浮動基礎與陸地固定基礎相比，除了本身浮動而不固定外，最明顯的特征是，由于抵抗傾覆的需要，浮動支點是多個分布的，而固定式基礎是單個支點集中布置。如果僅僅將固定基礎換成浮動基礎，上面原樣不動，就可以從陸地機組變成海上機組，似乎浪費了浮動基礎的代價。
? ? ? ? 基于上述兩點，一個很自然的概念就是，突破現有的簡單放大機型而大型化的思路，從另一種意義上開展機組、塔架和基礎一體化設計，不失為一種突破。
3.結束語
? ? ? ? 在機組日益大型化的過程中，塔架作為一個支撐部件，其成本占比越來越高，承受的載荷越來越大，動態特性越來越復雜。
? ? ? ? 人們對于高塔架技術的探索從來沒有停止過，有的機構似乎遍歷了各種可能的高塔架技術而始終無法確定哪種高塔架方案行之有效。
? ? ? ? 如果僅從塔架上做文章，局限性可能很大。雖然是塔架面臨的問題，但真正有效的解決方案并不一定局限在塔架上。
? ? ? ? 風電塔架是否存在卡脖子的問題？如何解決？都需要思考一番。
注：圖片源于網絡，如有侵權請聯系刪除。?
? ? ? ? 為了提高風電機組偏航/變槳驅動的可靠性，三力新能自主研發的TPC新型偏航/變槳齒圈輪齒涂脂裝置，日前已順利完成現場試運行，進入批量生產供貨階段。
? ? ? ? 在風電機組中，偏航和變槳動作是由偏航和變槳驅動裝置的主動齒輪與從動大齒圈嚙合實現的，輪齒嚙合需要良好的潤滑，否則會引起輪齒過度磨損。
? ? ? ? 目前常規的潤滑方式是電動涂脂潤滑，全套系統包括電動注脂泵、分配管路、控制回路和涂脂器等，系統復雜，可靠性不高，但售價不低，潤滑效果不理想、油脂浪費大。與之相比，TPC新型齒圈涂脂裝置具有以下明顯優勢。
1.功能完善 ?
- TPC涂脂裝置可以實現齒圈輪齒涂脂、油脂存儲和連續供脂的基本功能；
- TPC涂脂裝置利用齒輪嚙合原理，由涂脂齒輪將潤滑脂精確均勻涂刷到齒圈輪齒上，并不會造成任何油脂浪費；
- TPC涂脂裝置總體重量輕巧，可簡便聯接到風電機組的底座上實現齒圈涂脂；
- 通過預設的接口，便于通過電動或人工方式向儲脂腔補脂。
2.結構簡單 ?
- TPC涂脂裝置主要由一個涂脂齒輪和心軸構成,其中涂脂齒輪為中空殼式結構，內設儲脂腔、供脂輪、出脂輥等部件；
- TPC涂脂裝置由被涂脂齒圈嚙合驅動，不設任何電動裝置；
- TPC涂脂裝置只有在發生偏航或變槳動作時才涂脂，不偏航或變槳時，暫停涂脂。
3.運行可靠
- 裝置完全由機械零部件構成，且由齒圈驅動，無任何電氣元器件和部件，系統簡單，基本不發生故障；
- TPC裝置無需控制系統介入，進一步保證涂脂裝置的可靠性。
4.性價比高
? ? ? ? 由于總體結構簡單、成本較低，功能齊全，TPC涂脂裝置有著很高的性價比。
? ? ? ? TPC涂脂裝置可與任何風電機組的偏航/電動變槳大齒圈匹配使用，既可以用于新開發機組，也可用于投運機組的技改。目前該裝置已進入應用推廣階段，面向國內外市場營銷。
1. 引言
風電機組是大型旋轉機械裝備，主軸承不僅是其中的必要部件，而且還是承受較大的載荷的關鍵部件。隨著機組的大型化，主軸承也越來越大。從國內風電產業的發展歷程看，主軸承的大型化似乎比葉片大型化更難實現，以至于被列為當前急需攻關的技術產品。本文仍是站在整機的角度漫談一番主軸承。
2. 風電機組的主軸承
風電機組中的主軸承有兩個功能：確保葉輪及主軸的轉動，實現表征著機械能的運動和動力的傳遞；承受來自葉輪的除扭矩之外的其它無用載荷，并將其傳遞到塔架及基礎。在水平軸風電機組中，功率流是沿著來風方向向后傳遞，載荷流是垂直向下傳遞。正是由于上述功能定義，在風電機組的機艙拓?fù)浣Y(jié)構中，主軸承（含軸承座）的最佳位置應該在位于塔架頂端的偏航回轉支承上方附近，以便于無用載荷以最短的路徑，通過偏航回轉支承和塔架傳遞到基礎。
由于其功能和處于中心位置的布局，可以認為主軸承是風電機組最重要的機械零部件；由于它的重要性，對主軸承有很高的技術要求；由于技術要求高，主軸承的制造難度也大。所以目前主軸承的供應還是國外品牌為主。
筆者曾經參觀過某品牌軸承的荷蘭研發中心，仔細觀察了解了從材料到熱處理、從摩擦到潤滑、從裝配到測試的全部研發環節。不禁感嘆，它之所以能在長時間存續和大范圍應用，是有它的道理的。
在風電機組中，除了葉輪主軸外，齒輪箱（有齒輪箱時）和發電機（有或無齒輪箱）這兩個大部件也需要軸承。因此，主軸承通常有三種設計方案。
1）方案一——單獨設置主軸系
這種方案中的齒輪箱和發電機由生產廠商各自研發制造，同時設置有獨立的主軸系（含主軸承、軸承座、潤滑和定位密封附件）。主軸系中通常有前后兩個主軸承，也有采用單一的雙列圓錐滾子軸承的（它是從兩個背靠背布置的圓錐滾子主軸承演變來的，簡稱“雙列錐軸承”）。主軸系、齒輪箱和發電機三者之間通過聯軸器聯接起來，實現運動和動力傳遞。這是一種標準的配置方式，功能明確、各司其責。
2）方案二——主軸承集成在齒輪箱中
這種方案將雙列錐軸承或一個主軸承集成到齒輪箱中，用齒輪箱的輸入級行星架軸承承擔全部或其中一個主軸承的功能。前者采用單個雙列圓錐滾子軸承配置，后者即所謂的三點支撐。這種方案將本該由主軸承和軸承座承受無用載荷通過齒輪箱傳遞到底座，或者說齒輪箱承擔了額外的載荷，而且還是不明確的載荷，齒輪箱的運行可靠性可想而知。最有影響的事件是，十多年前某國外機型在輕量化設計中，采用上述雙列錐軸承方案，使得該機組投運不久便全部召回，制造商損失重大。
3）方案三——主軸承兼作發電機軸承
這種方案是直接驅動機型采用的，即葉輪與發電機共用軸承。由于目前的直驅機型均采用葉輪與發電機同側布置，無論是內轉子式還是外轉子式，來自葉輪的載荷與來自發電機載荷耦合在主軸承上，而軸承座通常需懸置在底座上，使得軸承座到塔架的載荷傳遞需要復雜的底座結構，并且導致偏航回轉支承受載特性劣化。
3. 機組大型化中的主軸承
機組的大型化，更大的額定功率和更長的葉片，導致更大的機組載荷。主軸承作為重要承載部件，需要對其提出更高的要求。
首先大機組的主軸承需要定制。大型風電機組中的主軸承是需要整機商向軸承商訂購的，而軸承商并沒有事先預備好相應規格和類型的主軸承，需要定制開發。主軸承不像葉片，可以由整機商設計、葉片廠代工生產，主軸承只能由專業的軸承制造商提供。如果不同整機商的同容量機型選擇不同的主軸承，必將加大主軸承乃至機組的成本。正是由于主軸承的重要性，一款主軸承的研發耗時遠長于葉片，因此主軸承將會成為大型化機組的新瓶頸。
其次對主軸承提出了更高的承載能力和更高的可靠度要求。雖然加大了軸承的尺度，但軸承的承載機理是相同的，微觀到軸承滾道，接觸疲勞極限并不會因為尺度加大而增大，除非優化了材料和熱處理。某個局部位置滾動體和滾道之間的瞬間接觸特性可能惡于較小軸承，以至于降低了大軸承的可靠性。為了保證可靠性，又需要付出更高的成本代價，況且大機組還需要更高的可靠性。更長的葉片導致主軸承的接觸應力幅加大，影響主軸承的疲勞壽命。
主軸承的大型化伴隨內外圈直徑、軸承寬度滾動體直徑和長度（滾子類軸承）等尺度的增加。更大的尺度對原材料、機加能力、加工精度、熱處理能力、檢測能力都提出了更高的要求，這些能力的提高無疑會增加主軸承的成本；保持更長圓周滾道和更多滾子數量的均勻性難度提高，使主軸承的可靠度不易保證。
除了軸承本體，主軸承還面臨總體裝配、游隙調整和保持、潤滑和密封、冷卻和散熱等新的難題。由于軸承配合的特殊要求，分別與主軸承內圈和外圈配合的主軸和軸承座的加工難度也相應增加；大機組采用的圓錐滾子軸承在裝配和運維時要求控制和調整游隙，需要配置專門的游隙調整裝置；大型化的主軸承使得滾動體的滾動線速度增加，滾動摩擦加劇，加大了發熱量，對于潤滑和冷卻提出新的更高的要求。
大型化的海上風電機組還有特殊的運行要求。設計壽命提高到25年，要求主軸承更高的疲勞壽命；海洋環境的高腐蝕性對主軸承的防腐要求也更高；海上環境較低的可達性，主軸承的運維策略需要更加優化。
4. 結束語
風電機組的大型化的初衷是為了降低風電的度電成本，但是如果主軸承之類的大部件成本增加或可靠性降低，將會事與愿違。解決的策略可有三條：
- 通過技術攻關和研發，提高大型主軸承的技術成熟程度，降低機組和主軸承的運行風險和應用成本；
- 簡化主軸承大型化的開發內容和過程，雖然降低了一些成本，但增加了運行風險和成本，綜合代價更大；
- 其它新型整機技術方案實現大型化，但避免配套大型主軸承。這對于我國的機組大型化不失為一條可行的途徑。
大型化主軸承尤其是海上風電機組用的主軸承，在技術先進性、使用經濟性、產品可靠性、運行穩定性等多元追求中，如何實現綜合最優，是風電從業者面臨的新問題，需要慎重對待。一旦大型主軸承失效，將是難以承受的結果。
注：圖片源于網絡，如有侵權請聯系刪除。
]]>葉片之于風力發電機組就像發動機之于汽車，是實現從風能到機械能轉換的主要部件，而且其成本一直占整機的四分之一以上，關鍵核心作用不言而喻。最早的葉片技術來自于航空領域，人們把葉片當作旋轉的機翼來研究的。伴隨著風電產業的興起和發展，風電葉片技術才逐漸演變成一個專門的領域。在機組大型化過程中，葉片也隨之大型化，葉片大型化帶來了一系列問題值得談?wù)撘环?
1. 風電機組中的葉片
從風電機組的基本功能看，葉片和發電機是兩個最基本部件，葉片捕獲風能，發電機發出電能。發電機是一個傳統部件，產業基礎良好。而葉片則是伴隨著始于1970年代的現代并網型風電機組的商業化，衍生出的一個新型部件。它的學科基礎是空氣動力學、復合材料和工程力學，產業基礎是彼時的航空工業和小型風電機組產業。
但是，葉片的研發和量產不是一件容易的事，以至于一家丹麥的葉片廠曾經供應了全世界三分之一的葉片。隨著風電產業的發展，出于市場競爭的需求，主機廠商都意識到葉片的重要性而逐漸轉向葉片自給。以至于當今海上風電機組的三大整機商（Siemens、Vestas和GE）都是自己研發葉片。
國內的葉片產業是伴隨著1990年代后期引進整機生產技術逐步興起的。發展到現在，葉片的供應有三種模式：
- 整機商自帶葉片廠——出產的整機配套自產的葉片，類似于國外整機商的做法，不同的是有關葉片的基礎研究差距較大。
- 獨立葉片廠商——葉片廠為不同的整機商供應葉片，類似于國外早期的做法。
- 代工生產葉片——由整機商提供葉片設計，按訂單代工生產后給整機商供貨，有些獨立葉片廠商也加入這個行列。
2. 機組大型化的葉片
要實現機組大型化，葉片大型化需要先行，尤其是葉片基礎研究。歐洲現在開發的10MW~20MW風電機組采用了超過100米的葉片，而早在十年前就圍繞100米以上超長葉片的氣動、高轉速、氣彈、輕量化、結構、載荷控制等專題開展不止一輪的專項研究和測試。這種關鍵技術研究先行支撐后續產品研發的做法，是任何一個可持續發展行業的通行且有效的做法，無論國內國外。
國內海上風電和大基地風電的興起，推動了機組的大型化，又帶動了葉片大型化。在此過程中，下列問題可能是必須要謹慎面對的。
2.1葉尖線速度是否提高
從整機的角度看，提高葉尖線速度，可以適當提高葉輪的轉速，降低輸出扭矩，有利于傳動系的降載；對葉輪來說，葉片的離心力會增大，既增加了葉片的動剛度，也會增加葉根彎矩。更重要的是，葉尖部分的氣動特性可能會發生突變，同時會帶來新的噪音問題。
2.2如何承受過大的載荷
長葉片的柔性會加大，氣動推力導致?lián)]舞彎矩增加，氣動扭矩導致擺動彎矩加大，而且都是嚴重非線性增加，較大的彎曲變形又帶來了結構動態特性、氣彈特性、載荷特性和凈空等新的問題。而所有這些彎矩又是葉根結構、變槳支承和輪轂?zāi)酥磷儤?qū)動必須承受的。另外，由于仿真工具的局限性，這類載荷僅通過常規軟件仿真計算是不現實的。
2.3葉片的總體結構如何優化
常規的葉片結構是葉片外形主要滿足氣動要求，內部結構主要承受彎矩載荷。出于增加彎曲剛度的需要，人們采用了在外殼中添加部分高彈性模量材料（如碳纖維）、內部結構布局優化設計、采用人造輕質鋼化材料等措施。但似乎都無法擺脫葉片加長帶來的平方-立方效應（也可能是平方-2.5次方效應）。既要承受非線性增加的載荷，又要增加剛度不至于變形過大，還要輕量化避免成本的大幅提高，如何平衡這些矛盾的訴求。
2.4氣動彈性如何控制
超長葉片的過大變形帶來的氣彈穩定性，是葉片大型化無法回避的問題。氣彈問題和葉片的氣動外形、總體結構、運行狀態與控制以及外部風資源都密切相關，可以認為是多種因素的耦合效應。國外三家整機商的兩家推出的236米葉輪直徑的15MW海上風電機組，在設計階段要分析氣彈穩定性，樣機測試中要檢測氣彈特性?，F(xiàn)有的室內葉片檢測系統由于誘因不足，是無法測試葉片氣彈特性的。
2.5設計壽命能延長多少
海上機組多出五年的設計壽命，既是由于海上風資源相對平穩，零部件疲勞損傷的外因弱化，也是出于降低海上風電度電成本的考慮。但是，對于葉片來說，捕獲前方來風所受的揮舞彎矩和驅動葉輪的擺動彎矩只會增加不會減小，葉片外殼上的彎曲應力幅也會增加。如何在應力幅增加的前提下還能提高葉片的疲勞壽命，也是葉片大型化的一個難題。
2.6運行維護有哪些難點
葉片加長，其體積和表面積都增加。葉片前后緣、上下翼面、外部殼體、合縫部位、內部支撐結構，包括葉根聯接部位都會增加失效的概率。海上運行環境和陸地沙漠環境都是加劇失效的惡化因素。
綜上所述，隨著葉片大型化，由于其特殊的外形、結構、受載和狀態，呈現出嚴重的非線性特性，而且還存在著復雜的耦合關系。所以，葉片不像齒輪箱，簡單放大還可以過得去，開發一款超長的葉片需要開展的前期工作有很多。否則將會面臨不可預估的風險，而葉片出現失效要比齒輪箱失效的損失大得多。
面對上述問題，要么迎難而上，逐一破解；要么合理繞過，另辟蹊徑。
3. 結束語
在多個風電強國中，葉片的研發一直占有絕對優勢的地位。葉片強則風電可能強，葉片不強則風電肯定不強。葉片是風電機組中最重要的部件，葉片大型化也是風電機組大型化中最關鍵的環節。
伴隨機組大型化的葉片大型化，有許多非線性復雜問題耦合起來需要面對和解決，這一點要比齒輪箱復雜。
注：圖片源于網絡，如有侵權請聯系刪除。
]]>
